Выключатели нагрузки ВНВР

Выключатель ВНВР без предохранителей

Выключатель нагрузки с вакуумными дугогасительными камерами. Предназначен для отключения токовых цепей напряжением 10 кВ. под нагрузкой. Гашение дуги происходит в безвоздушной среде вакуумной камеры. Исполнение с заземляющими ножами или без заземляющих ножей. С заземляющими ножами возможно три исполнения. I - заземляющие ножи со стороны разъемного контакта. II - заземляющие ножи со стороны шарнирного соединения подвижного контакта. III - заземляющие ножи с двух сторон выключателя

Номинальное напряжение 10 кВ.
Номинальный ток 630 А.
Ток электродинамичесой стойкости 51 кА.
Ток термической стойкости 20 кА.
Коммутационная износостойкость дугогасительной камеры не менее 5000 операций В-О
Срок эксплуатации 30 лет

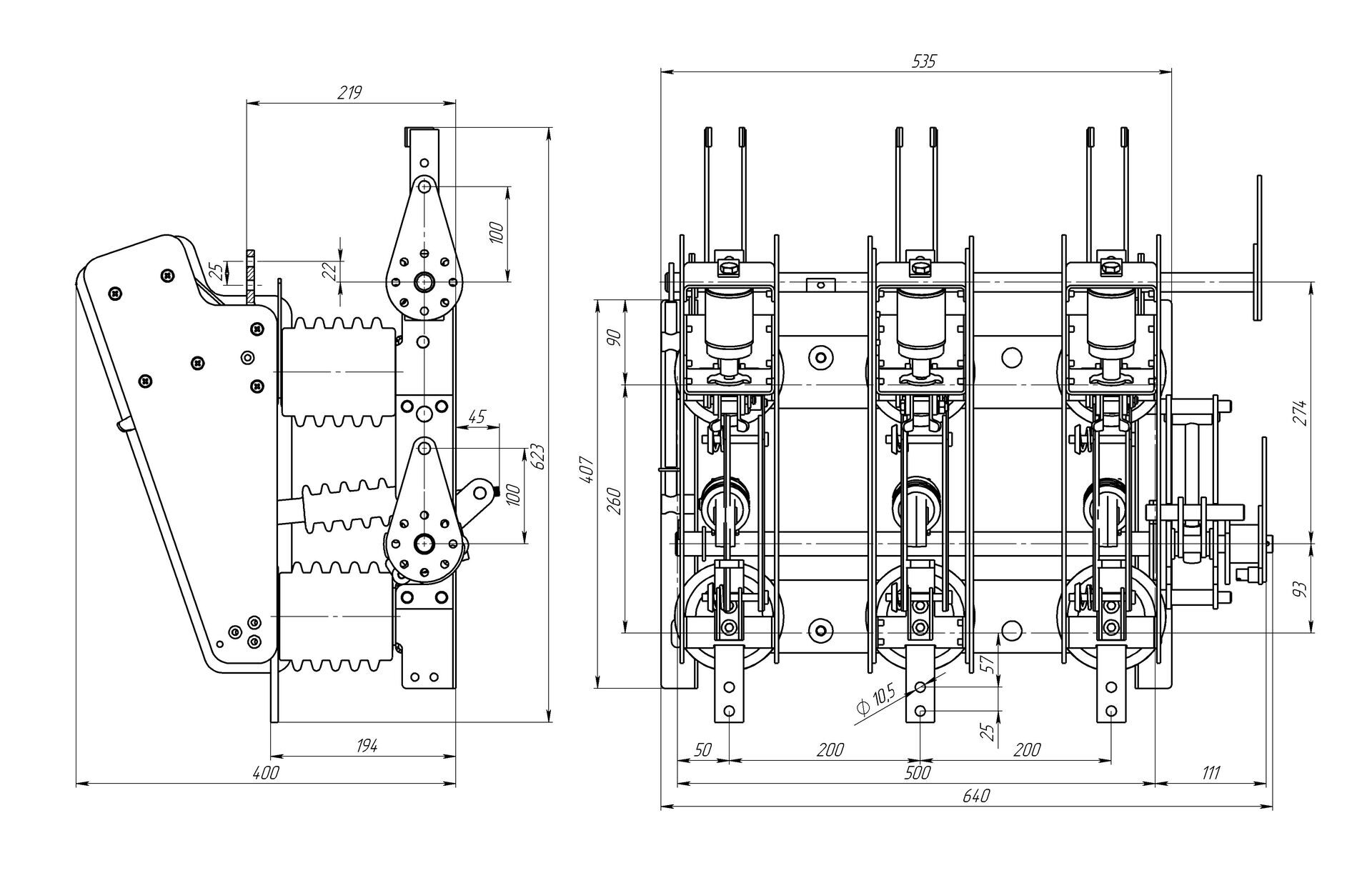

Выключатель нагрузки вакуумный ВНВР исполнение I

ВНВР-П-10/630-I-УХЛ2

Выключатель нагрузки с вакуумными дугогасительными камерами, заземляющие ножи расположены со стороны неподвижных контактов

Номинальное напряжение 10 кВ
Номинальный ток 630 А.

ВНВР-П-10/630-II-УХЛ2

Выключатель нагрузки с вакуумными дугогасительными камерами, заземляющие ножи расположены со стороны подвижных контактов

Номинальное напряжение 10 кВ
Номинальный ток 630 А.

Выключатель нагрузки вакуумный ВНВР исполнение III

ВНВР-П-10/630-III-УХЛ2

Выключатель нагрузки с вакуумными дугогасительными камерами, заземляющие ножи расположены с двух сторон

Номинальное напряжение 10 кВ
Номинальный ток 630 А.

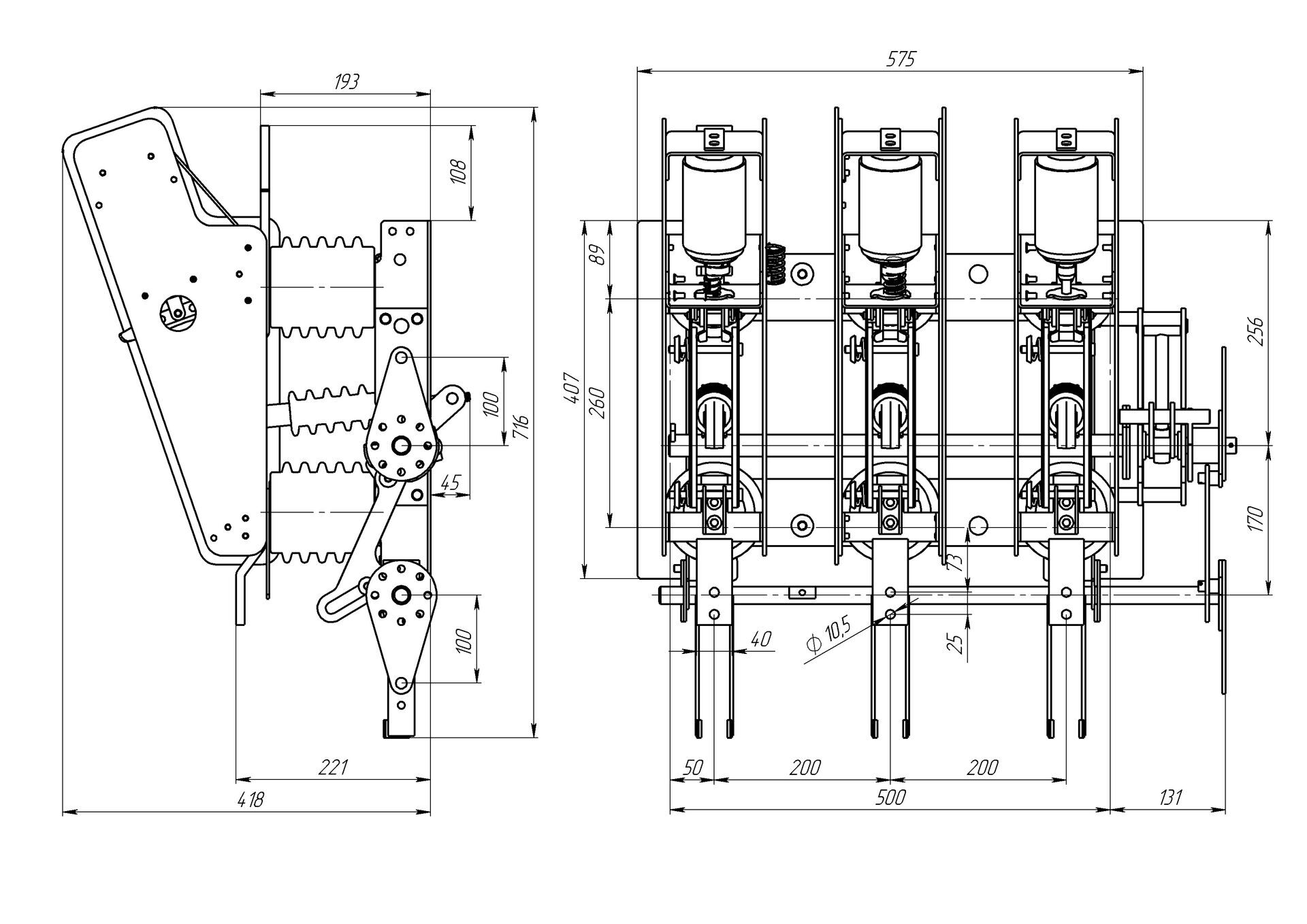

ВНВР-П-10/1000-II-УХЛ2

Выключатель нагрузки с вакуумными дугогасительными камерами, заземляющие ножи расположены со стороны подвижных контактов

Номинальное напряжение 10 кВ
Номинальный ток 1000 А.

Выключатель ВНВРп с предохранителями

Выключатель нагрузки в комплекте с предохранителями с вакуумными дугогасительными камерами. Предназначен для отключения токовых цепей напряжением 10 кВ. под нагрузкой и защиты присоединения от токов перегрузки и короткого замыкания предохранителями серии ПТ. Гашение дуги происходит в безвоздушной среде вакуумной камеры. Исполнение с заземляющими ножами или без заземляющих ножей. С заземляющими ножами возможно три исполнения. I - заземляющие ножи со стороны разъемного контакта. II - заземляющие ножи со стороны шарнирного соединения подвижного контакта после предохранителей. III - заземляющие ножи с двух сторон выключателя

Номинальное напряжение 10 кВ.
Номинальный ток 630 А.
Ток электродинамичесой стойкости 51 кА.
Ток термической стойкости 20 кА.
Коммутационная износостойкость дугогасительной камеры не менее 5000 операций В-О
Срок эксплуатации 30 лет
